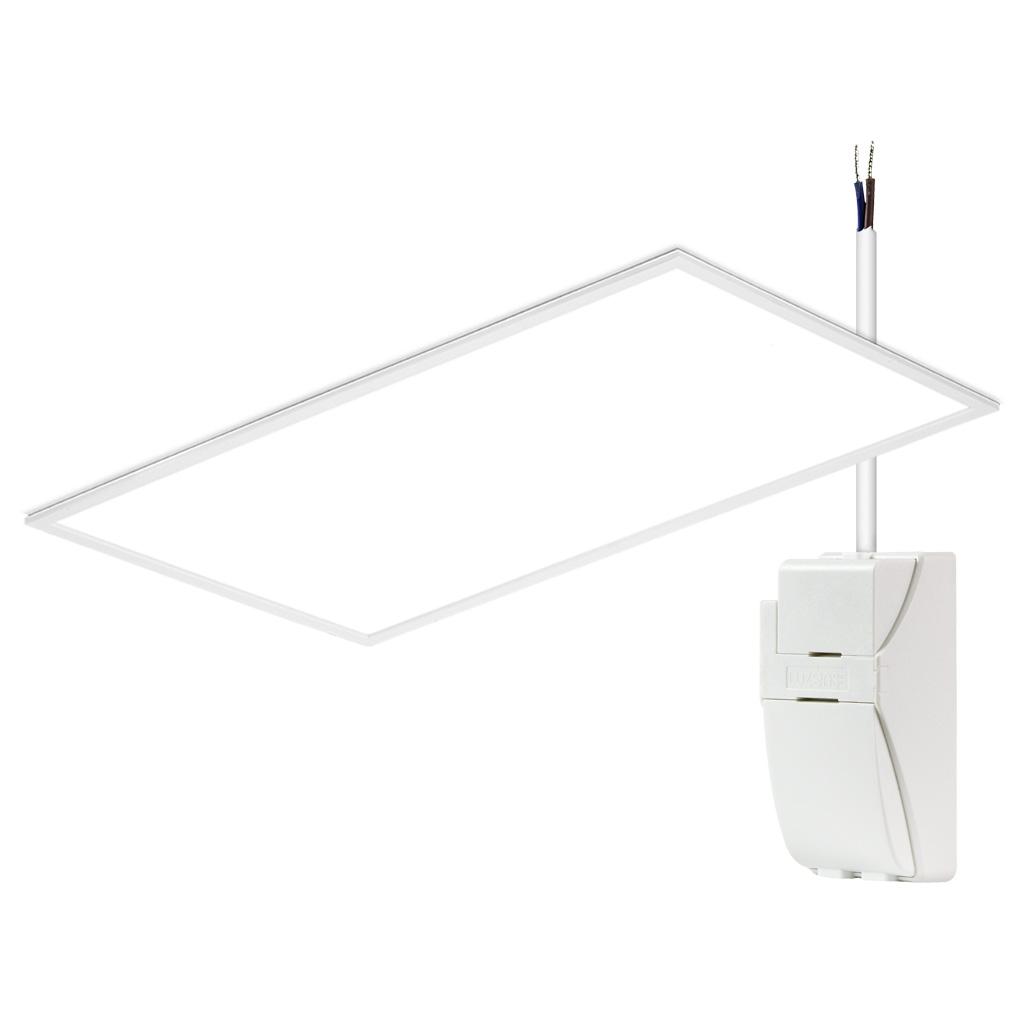

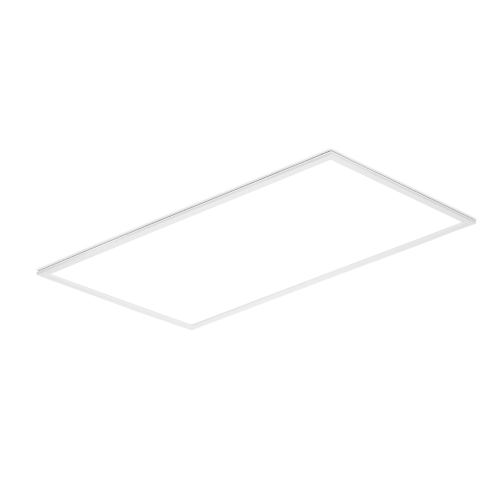

Square BL R300x600 2150lm 3000/4000K OP LCT3p

SKU: 3323845
Produktfamilie: Square BL

Square BL er et bakbelyst LED-panel med høy effektivitet.

See all variants
Send a request
d-merket
iconled
dobbelt isolert
Description Specifications Downloads Variants Associated Related

Description

Square BL-serien er teknisk, bakbelyst armatur med gode belysnings- og energieffektivitets-egenskaper >130lm/W for MP, >120lm/W for OP versjon. Mikroprismatisk (MP) optikk for UGR<19 installasjoner. Square BL leveres standard med CCT-switch 3000K/3500/4000K. Meget lavtbyggende, kun 30mm høy. Som tilleggsutstyr finnes en skrueløs 70mm høy ramme for utenpåliggende montasje, samt sett med klips (4stk) hvis armaturen skal festes i faste himlingstyper, eller wireoppheng. Square BL variantene med Av/På leveres komplett med LED driver påmontert 2m ledning m/plugg eller 3-polet Linectboks. For DALI versjon leveres den med 5-polet Linectboks. Klasse II, IP20.

Produktet leveres med en 3-Pol Linect koblingsboks. Koblingsblokken på denne boksen kan benyttes med Wago/Wieland systemer.

• Ra>80
• 100.000 timer L80B50 Ta25
• Mikroprismatisk UGR<19, eller Opal avskjerming • Bakbelyst • Effektivitet 130lm/W med MP • Effektivitet 120lm/W med OP • CCT-switch 3000K/3500/4000K

Teknisk data

Spenning (V)

230

Effekt (W)

20

Lysstyrke (lm)

2150

Lumen/Watt (lm)

110

Driver størrelse (mA)

500

Antall armaturer B 10A

22

Antall armaturer B 16A

35

Antall armaturer C 10A

36

Antall armaturer C 16A

60

Max. omgivelsestemperatur (°C)

+40

Min. omgivelsestemperatur (°C)

-20

Levetid L70B10 Ta25°

110.000

Levetid L70B50 Ta25°

125.000

Levetid L80B10 Ta25°

78.000

Levetid L80B50 Ta25°

100.000

Blendingsfaktor UGR

UGR ≤ 22

Fargegjengivelse (Ra)

80

Fargetemperatur (K)

3000-4000

SDCM

3

Utførelse

Farge

Hvit

IP klasse

20

Materiale

Aluminium

Avdekningsmateriale

Opalisert plast

Integrert/ekstern driver

Ekstern

Sokkel

LED

Isolasjonsklasse

II

Dimbar

Nei

Brannklasse D

Ja

Montering

Innfelt

Hurtigkobling

Ja

Utstrålingsvinkel (°)

120

Utforming

Rektangulær

Optikk

Opal

Modell/type

LCT 3P

Lyskilde

LED

Lysfordeling

Ekstremt bredstrålende >80gr

Integrert sensor

Nei

IK-klasse

04

Antall poler

2

Antall lyskilder

1

Produktfamilie

Produkttype

Bruksområde

, , , , ,

Dimensjoner

Høyde (mm)

30

Bredde (mm)

295

Lengde (mm)

595

Lengde på tilf. kabel (mm)

300

Light distribution curve

Dimensions

Downloads

Datasheet
Usage instructions
LDT File (101 KB)

Variants

ImageArt.nr:NameFargeEffekt (W)Lysstyrke (lm)Fargetemperatur (K)DimbarDALIMonteringhf:att:pa_fargehf:att:pa_effekt-whf:att:pa_lysstyrke-lmhf:att:pa_fargetemperatur-khf:att:pa_dimbarhf:att:pa_dalihf:att:pa_montering
