Description
Nyutviklet universaldriver som kan styres med fasedimmer, push/impuls, 1-10V eller med DALI. Ferdig innstilt på 350mA tilpasset Unilamps downlights. Leveres med 5-polet Linectboks.

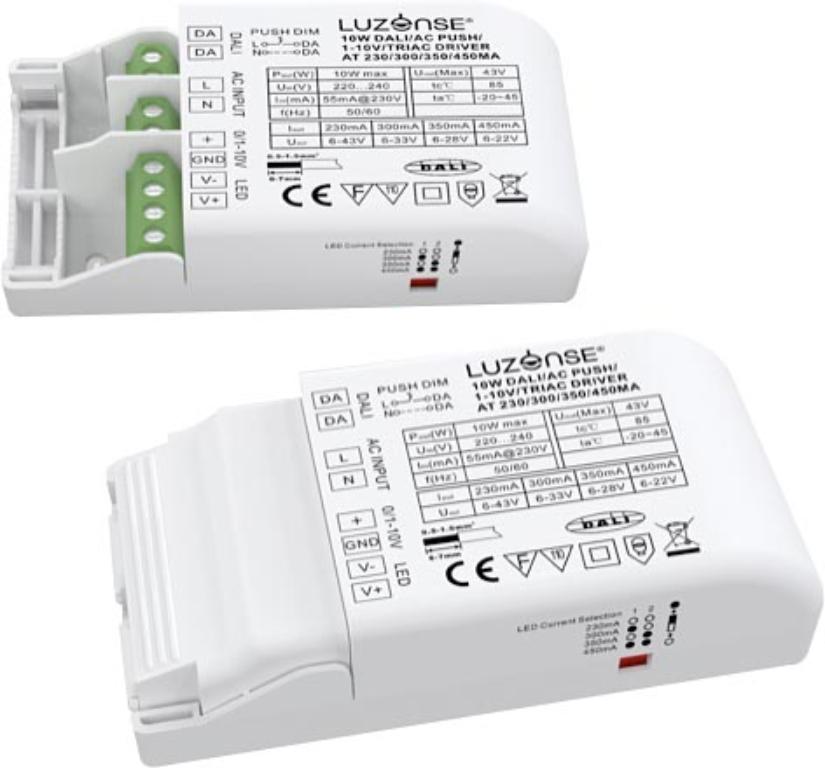

Driver DALI 10W 350mA 5-pol Linect
SKU: 6614716
EAN: 7072125130279
LED-driver 10W Universal DALI/1-10V/Faseavsnitt/Push med 5pol koblingsboks med Linect.
• Konstantstrøm LED-Driver
• Integrert strekkavlaster
• Ta: 45° Tc: 85° (10W)
• Overbelastningsvern
• Kortslutningsvern
• DALI
• Overtemperaturbeskyttelse
Teknisk data
Spenning (V)
230
Effekt (W)
10
Driver størrelse (mA)
350
Last LED (W)
10
Overtemperaturbeskyttelse
Ja
Overstrømsvern
Ja
Max. omgivelsestemperatur (°C)
+45
Min. omgivelsestemperatur (°C)
-20
Levetid L70B10 Ta25°
83.000
Levetid L70B50 Ta25°
100.000
Levetid L80B10 Ta25°
50.000
Levetid L80B50 Ta25°
67.000
Utførelse
Farge
Hvit
IP klasse
20
Materiale
Termoplast
Integrert/ekstern driver
Ekstern
Isolasjonsklasse
II
Dimmetype
DALI
DALI
Ja
Hurtigkobling
Ja
Utforming
Rektangulær
Lysverdiminne
Ja
Funksjonalitet
Av/På/Dim
Antall poler
4
Antall DALI adresser
1
Antall DALI drivere
1
Dimensjoner
Høyde (mm)
30
Bredde (mm)
52
Lengde (mm)
103
Godkjenninger
BREEAM-NOR
Ver: 6.0
BREEAM kode
HEA 01 Visuell komfort (Flimmer)
Dimensions
Downloads
Variants
| Image | Art.nr: | Name | Farge | Effekt (W) | Lysstyrke (lm) | Fargetemperatur (K) | Dimbar | DALI | Montering | hf:att:pa_farge | hf:att:pa_effekt-w | hf:att:pa_lysstyrke-lm | hf:att:pa_fargetemperatur-k | hf:att:pa_dimbar | hf:att:pa_dali | hf:att:pa_montering |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 6614625 | Driver DALI 10W 230mA-300mA-350mA-450mA | Hvit | 10 | Med DALI | Ja | hvit | 10 | med-dali | ja | ||||||
| 6614714 | Driver DALI 10W 230mA 5-pol Linect | Hvit | 10 | Med DALI | Ja | hvit | 10 | med-dali | ja | ||||||
| 6614715 | Driver DALI 10W 300mA 5-pol Linect | Hvit | 10 | Med DALI | Ja | hvit | 10 | med-dali | ja | ||||||
| 6614716 | Driver DALI 10W 350mA 5-pol Linect | Hvit | 10 | Med DALI | Ja | hvit | 10 | med-dali | ja | ||||||
| 6614717 | Driver DALI 10W 450mA 5-pol Linect | Hvit | 10 | Med DALI | Ja | hvit | 10 | med-dali | ja |
